博创时空 600-6000MHz PCB对数周期天线 | 宽频带定向天线 BCSK-PCBTX6G

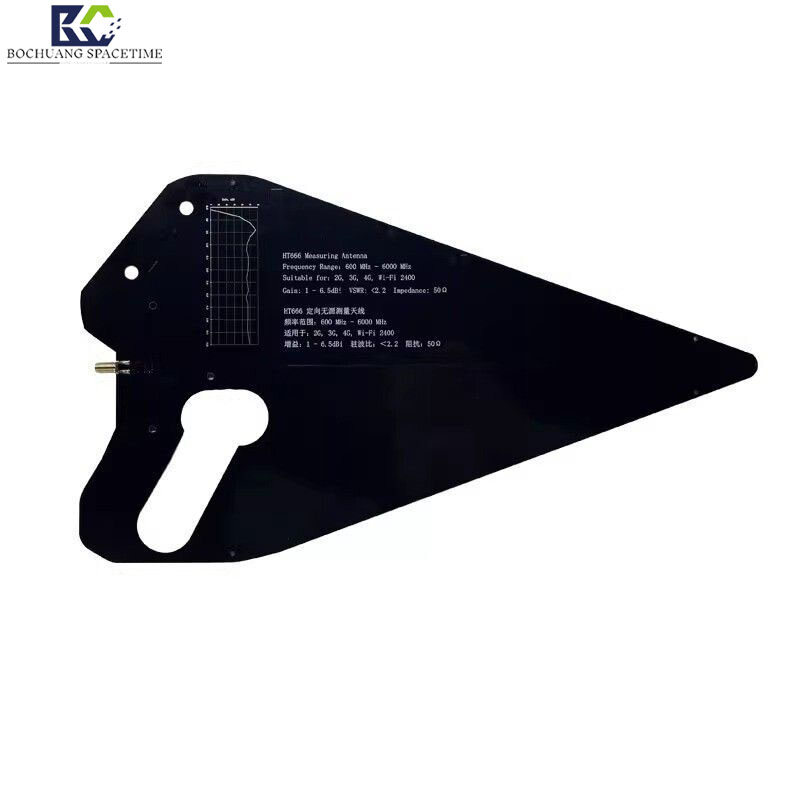

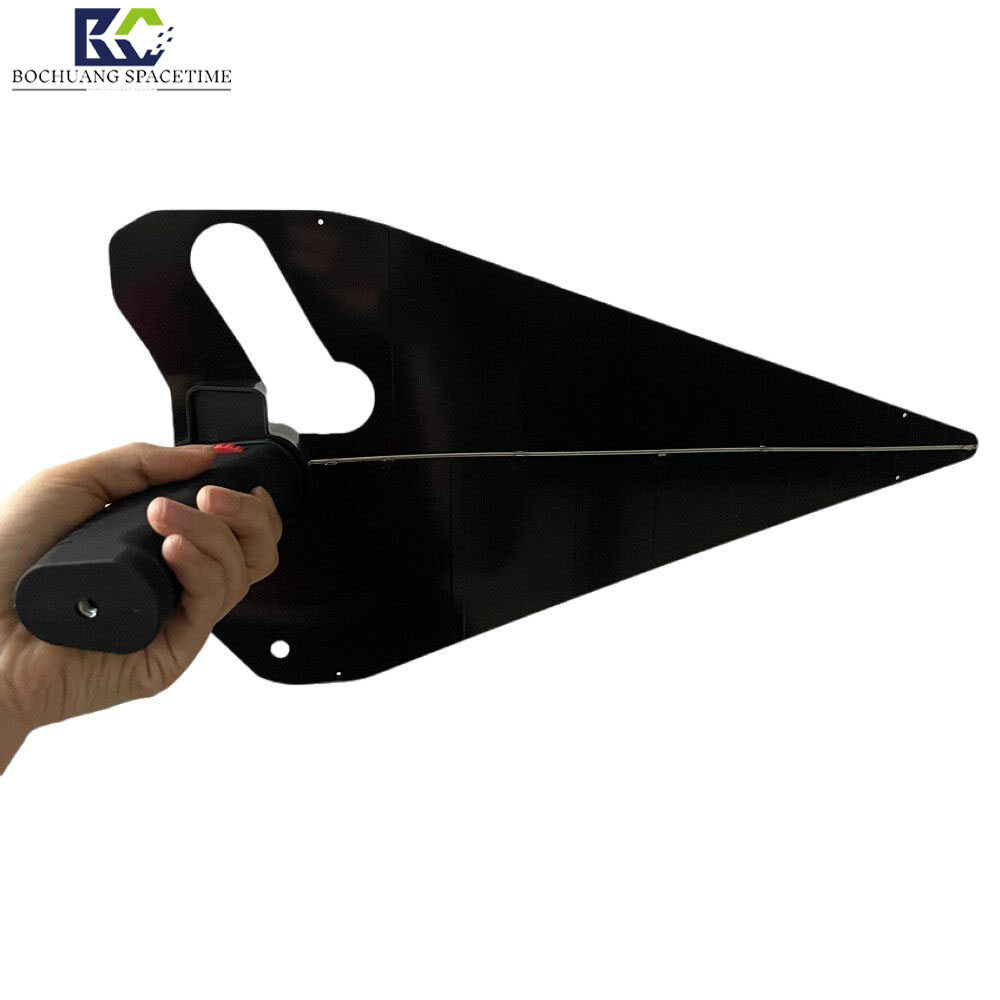

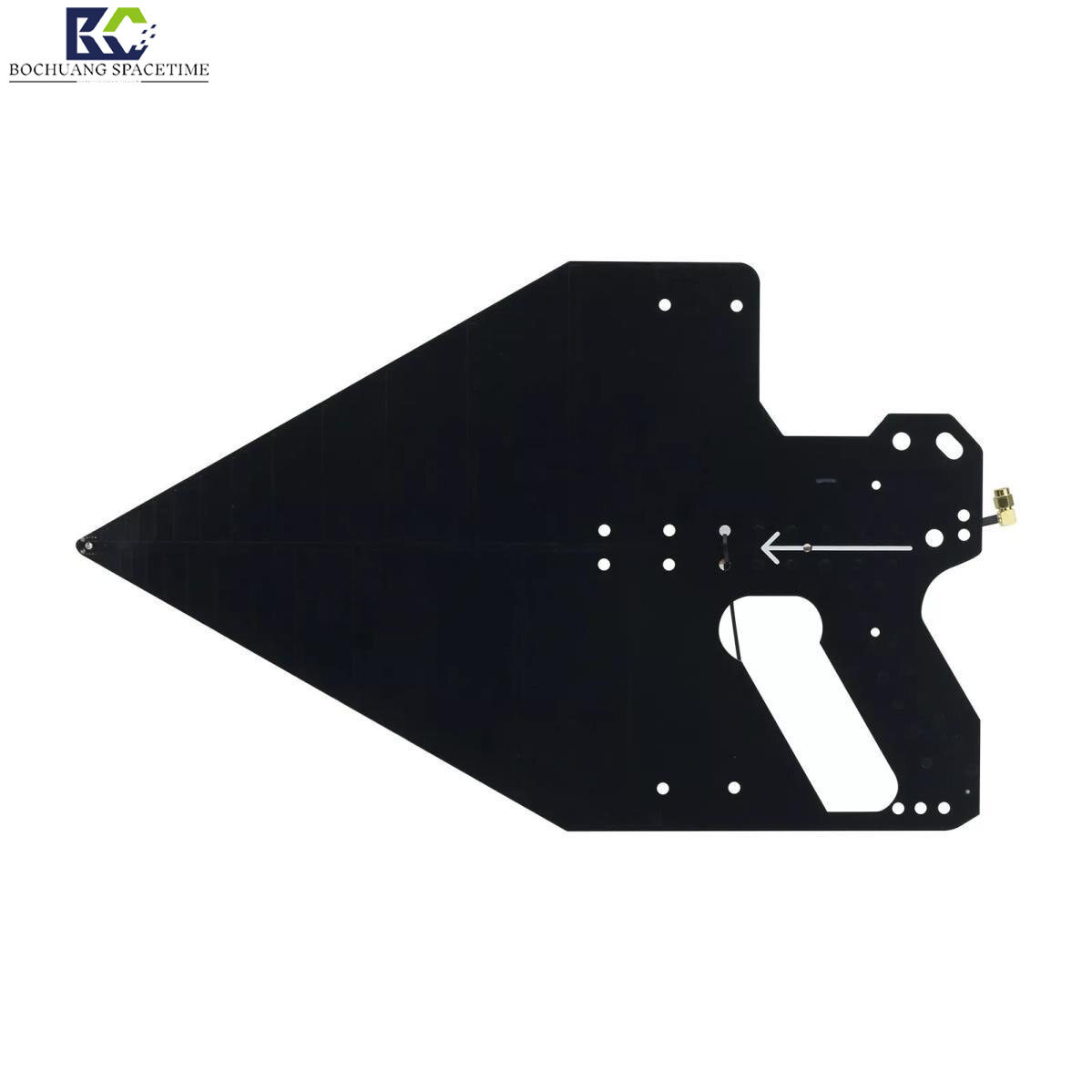

博创时空 (Bochuang Space-Time) 推出的 BCSK-PCBTX6G 是一款高性能、宽频带的PCB对数周期天线。该产品专为
600MHz至6000MHz的广阔频率范围设计，凭借其稳定的电气性能和紧凑的PCB结构，成为无人机信号侦测，无线通信、信
号监测、频谱分析及各类射频应用的理想选择。
这款BCSK-PCBTX6G天线采用定向辐射设计，增益范围为3-7dBi，能够有效聚焦信号，提升通信质量。其垂直极化方式和
50Ω的标准输入阻抗，确保了与大多数射频设备的便捷匹配。产品经过严格测试，具备出色的环境适应性和可靠性。
📡 产品核心优势
超宽工作频带：覆盖600-6000MHz频率范围，频带宽度高达5400MHz，一物多用，极大简化系统配置。
稳定定向辐射：采用对数周期设计，提供稳定的定向辐射特性，增益在3-7dBi之间，确保信号传输的指向性和效率。
紧凑轻量设计：基于PCB工艺制造，尺寸仅为209*369mm，重量约100g，易于集成和安装在空间受限的设备中。
卓越环境适应性：工作温度范围宽达-40°C至+85°C，并具备直流接地雷电保护功能，确保在恶劣环境下稳定运行。
标准接口：配备F-K型纯铜连接器，连接方便可靠，兼容性强，无衰减。
⚙️ 详细技术参数
参数类别 | 技术指标 |
|---|---|
品牌 (Brand) | 博创时空 (Bochuang Space-Time) |
型号 (Model) | BCSK-PCBTX6G |
频率范围 (Frequency Range) | 600 MHZ-6000 MHz |
频带宽度 (Bandwidth) | 5400 MHz |

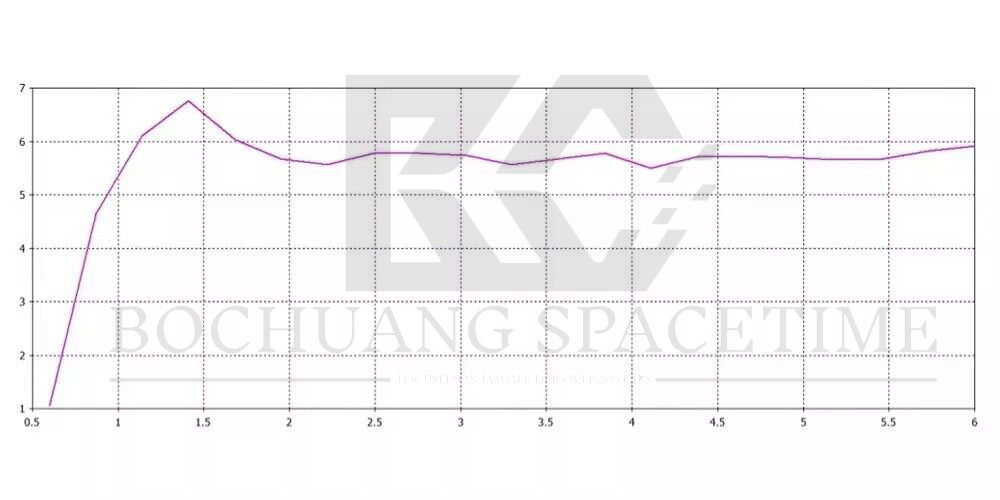

增益 (Gain) | 3-7 dBi |
电压驻波比 (V.S.W.R) | ≤3.5 |
输入阻抗 (Input Impedance) | 50 Ω |
极化方式 (Polarization) | 垂直极化 (Vertical Polarization) |
辐射方向 (Radiation Direction) | 定向 (Directional) |
最大输入功率 (Max Input Power) | 50 W |
连接器型号 (Connector Type) | F-K |

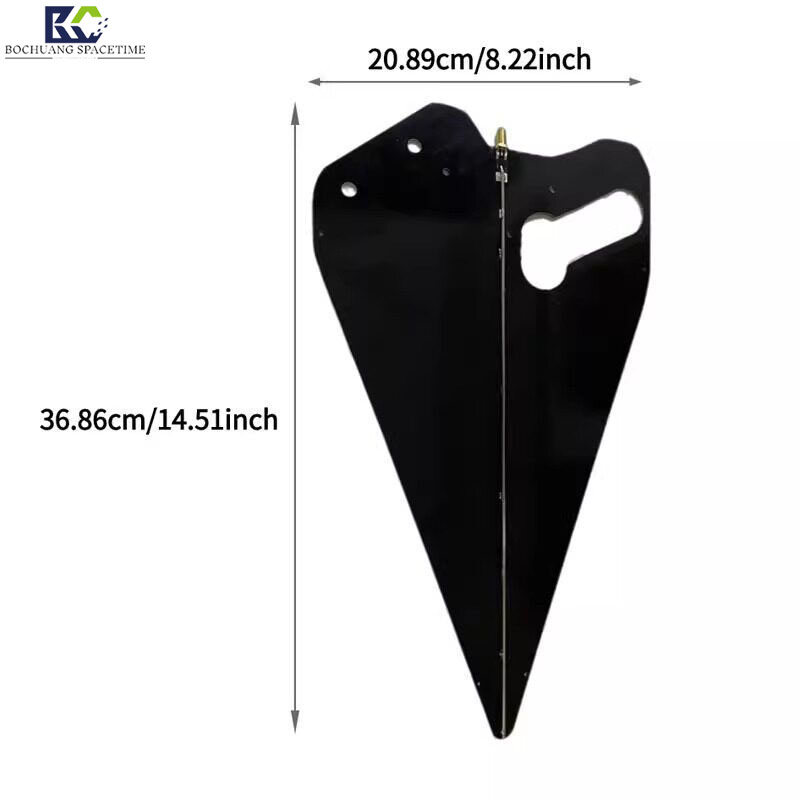

天线尺寸 (Antenna Size) | 209 * 369 mm |
重量 (Weight) | 100±20 g |
工作/贮藏温度 (Operating/Storing Temp.) | -40°C ~ +85°C |
固定方式 (Mounting) | 螺纹安装 (Threaded Installation) |
雷电保护 (Lightning Protection) | 直流接地 (DC Grounding) |

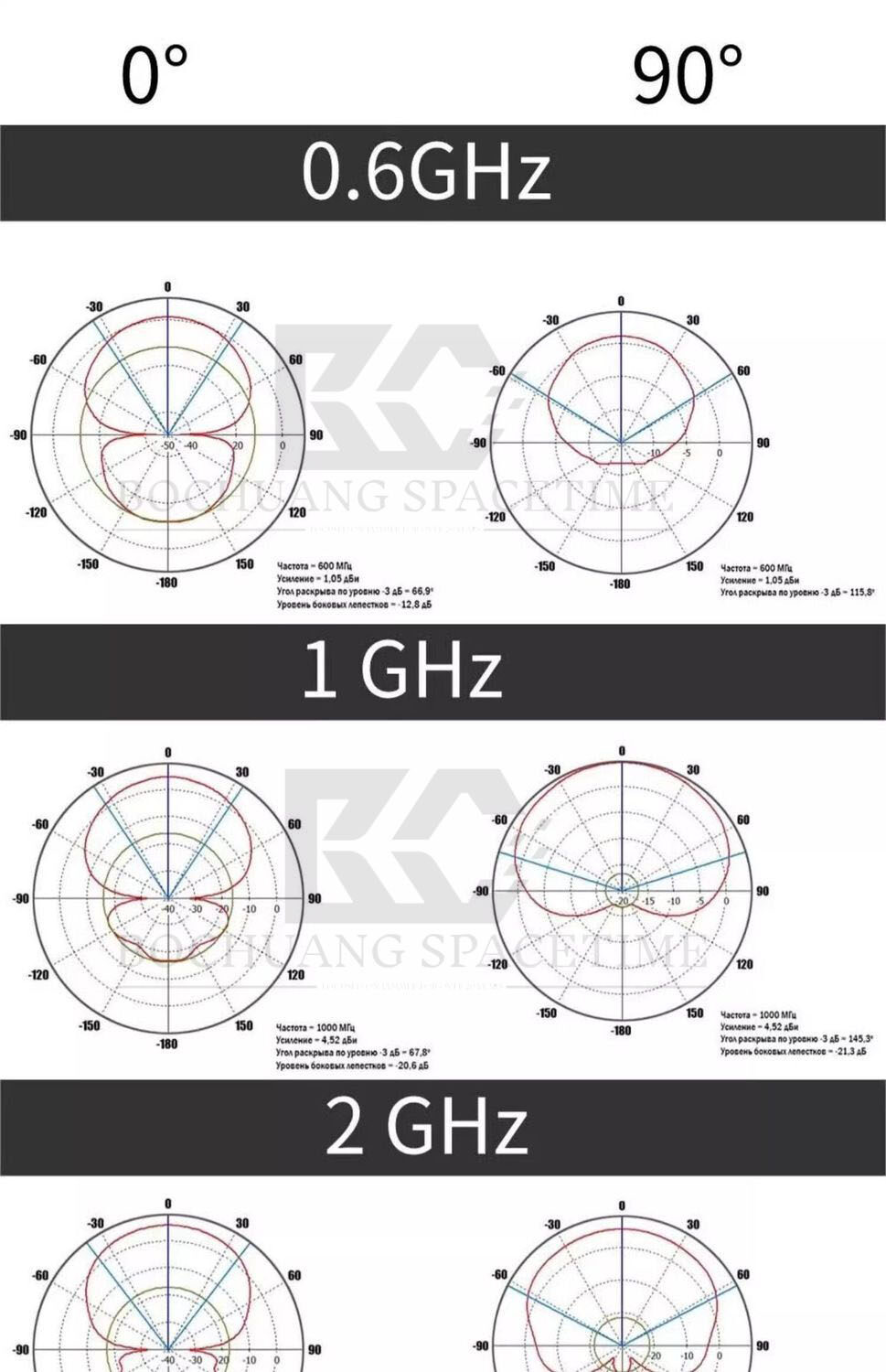

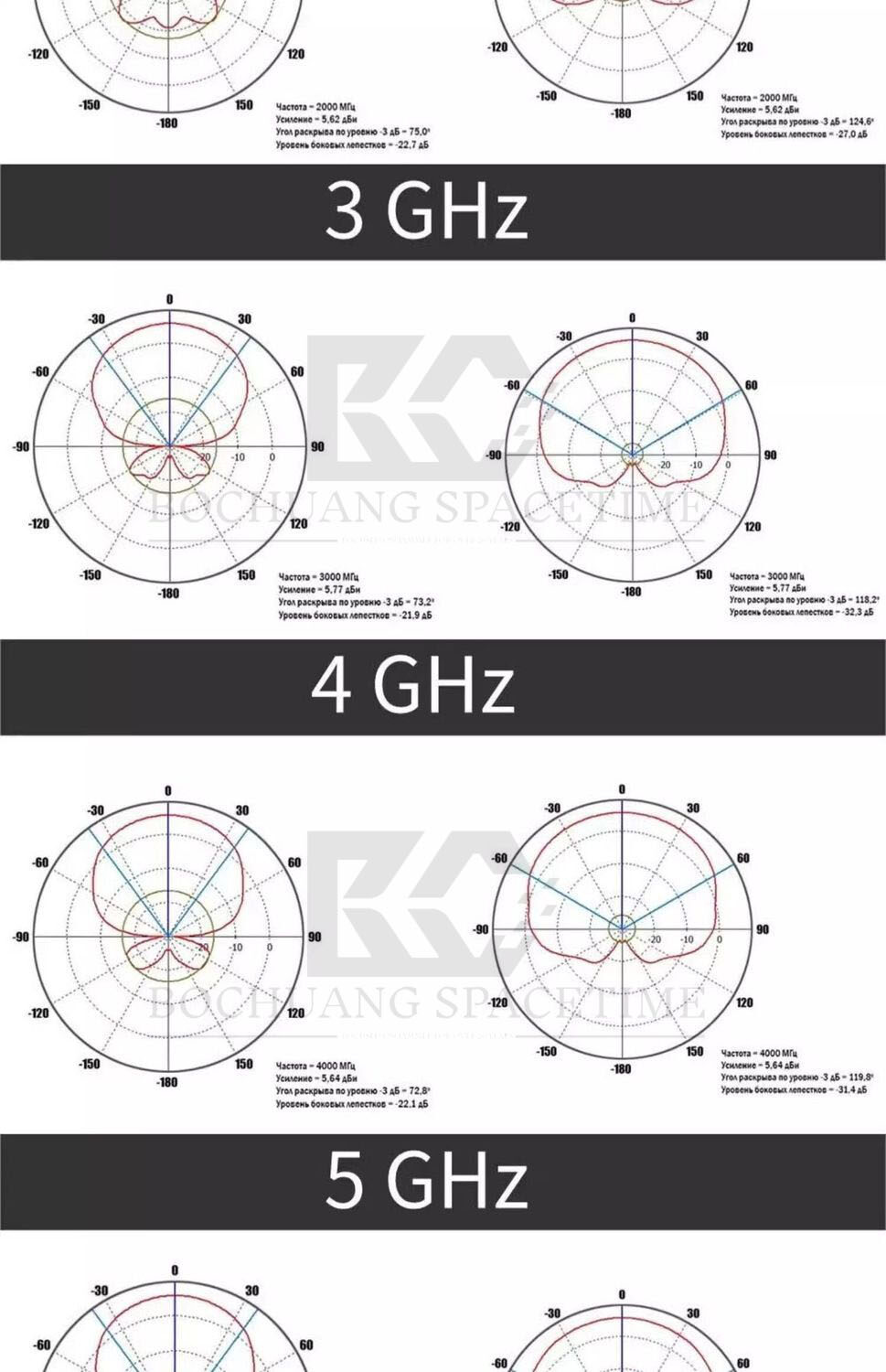

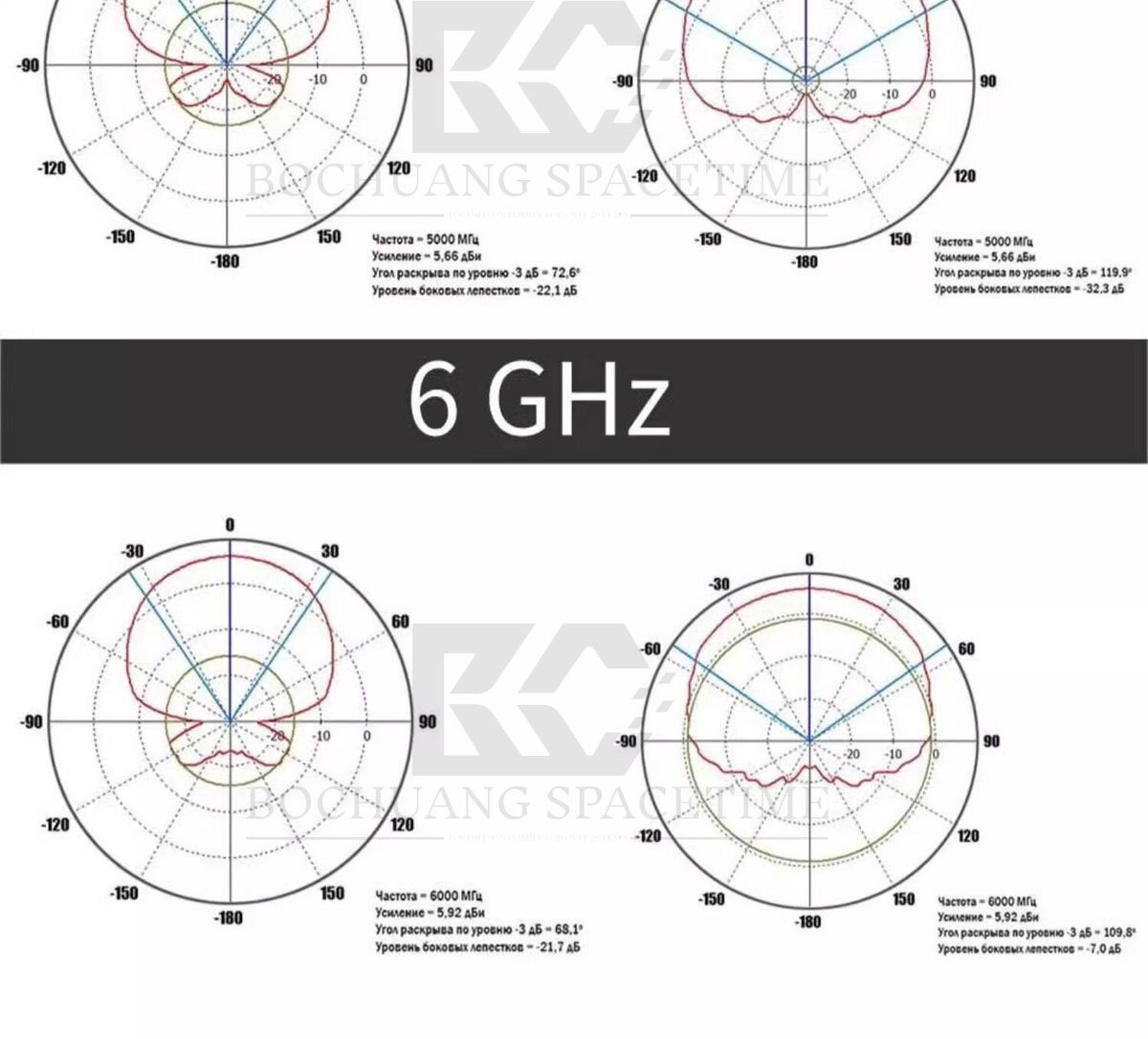

📈 测试性能图表
返回损耗 (Return Loss)：在600-6000MHz全频段内表现出良好的匹配特性。
史密斯阻抗图 (Smith Chart)：阻抗点集中，验证了天线在整个工作频带内的稳定性。
Voltage Standing Wave Ratio (VSWR)：全频段VSWR均保持在3.5以下，确保了高效的功率传输。
🛠️ 应用领域
无线通信系统
无人机信号侦测及接收
频谱监测与分析
电磁兼容（EMC）测试
信号情报（SIGINT）
物联网（IoT）网关
科研与教学实验
选择博创时空 (Bochuang Space-Time) 的BCSK-PCBTX6G PCB定向天线，为您的宽频应用提供无线通讯稳定可靠的射频前
端解决方案。
